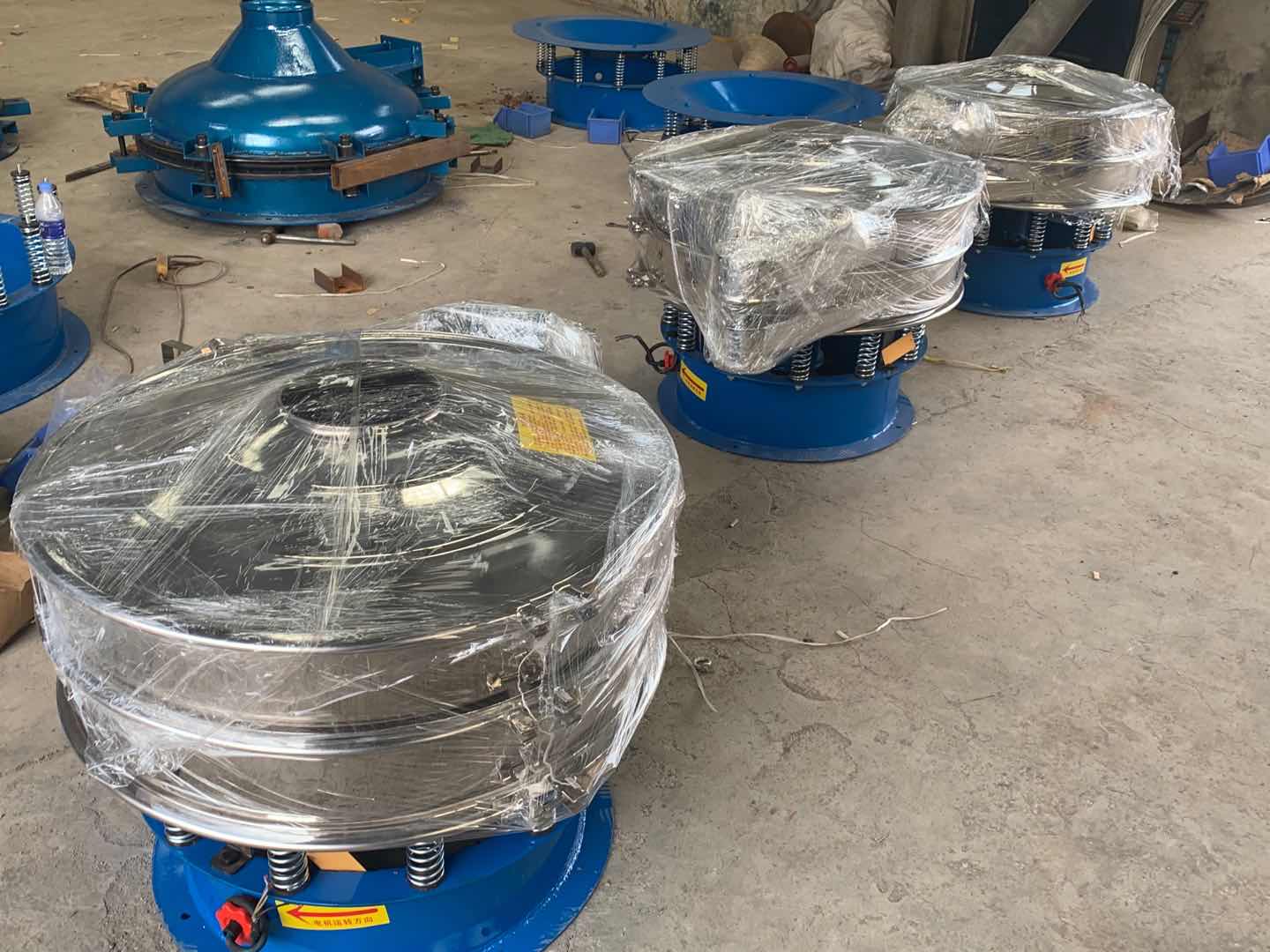

超聲波振動篩是將220v、50HZ或110v、60HZ電能轉化為38KHZ的高頻電能，輸入超聲換能器，將其變成38KHZ機械振動，從而達到高效篩分和清網的目的。改系統在傳統的振動篩基礎上再篩網上引入一個低振幅、高頻率的超聲波振動波（機械波）在篩網上面疊加一個高頻率低振幅的超聲振動儀，超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、等堵網因素。解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，使超細微粉篩分不再難事，特別適合高品質、精細粉體的用戶使用。
超聲波振動篩是旋振篩的一種衍生產品，將超聲波控制器與振動篩有機結合在一起，在多年的研究生產的旋振篩的基礎上，在篩網上面疊加一個高頻率低振幅的超聲振動波，超微細粉體接受巨大的超聲加速度，使篩面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，從而解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，使超微細粉篩分不再成為難事，特別適合高品質、精細粉體的用戶使用。 [1]
超聲波技術參數：
最大超聲輸出功率： 200 Weff
輸出電壓： 最高900 Veff
最大輸出電流： 1 A （限制電流）
保險絲： 100-120 V： 2 x 2.5 A slo blo
200-240 V： 2 x 1.25 A slo blo
工作模式：連續工作模式- 100%占空系數 循環脈動工作模式 1Hz 調制
50%占空系數
脈動工作模式-10Hz調制
70%占空系數
保護等級：IP65
污染等級： 2
環境溫度：-10-35℃
超聲波振動篩安裝規范：
|
規格型號 |
給料粒度 |
出料粒度 |
簡體轉速(r/min) |
裝球量 |
電機功率(KW) |
產量(t/h) |
重量(T) |
|
Φ900×1800 |
≤20 |
0.075－0.89 |
38 |
1.5 |
18.5 |
0.65－2 |
3.6 |
|
Φ900×3000 |
≤20 |
0.075－0.89 |
38 |
2.51 |
22 |
1.1－3.5 |
4.6 |
|
Φ1200×2400 |
≤25 |
0.075－0.6 |
32 |
3.8 |
30-45 |
1.5－4.8 |
12.5 |
|
Φ1200×3000 |
≤25 |
0.074－0.4 |
32 |
5 |
30-45 |
1.6－5 |
12.8 |
|
Φ1200×4500 |
≤25 |
0.074－0.4 |
32 |
7 |
55 |
1.6－5.5 |
13.8 |
|
Φ1500×3000 |
≤25 |
0.074－0.4 |
27 |
8 |
75-90 |
2－5.8 |
17 |
|
Φ1500×4500 |
≤25 |
0.074－0.4 |
27 |
14 |
90-110 |
3－6.5 |
21 |
|
Φ1500×5700 |
≤25 |
0.074－0.4 |
27 |
15 |
110-132 |
3.5－8 |
24.7 |
|
Φ1830×3000 |
≤25 |
0.074－0.4 |
24 |
11 |
132-180 |
4－10 |
28 |
|
Φ1830×6400 |
≤25 |
0.074－0.4 |
24 |
23 |
210 |
6.5－15 |
34 |
|
Φ1830×7000 |
≤25 |
0.074－0.4 |
24 |
25 |
210-245 |
7.5－17 |
36 |
|
Φ2200×5500 |
≤25 |
0.074－0.4 |
21 |
30 |
370 |
10－22 |
48 |
|
Φ2200×6500 |
≤25 |
0.074－0.4 |
21 |
31 |
380 |
14－26 |
50 |
|
Φ2200×7500 |
≤25 |
0.074－0.4 |
21 |
33 |
475 |
15－29 |
56 |
|
Φ2400×7000 |
≤25 |
0.074－0.4 |
21 |
39 |
475 |
16－33 |
69 |
|
Φ2400×11000 |
≤25 |
0.04－0.08 |
21 |
51.5 |
630 |
16－35 |
99 |
|
Φ2700×3600 |
≤25 |
0.074－0.4 |
21 |
39 |
475 |
16－29 |
74 |
|
Φ2700×4500 |
≤25 |
0.074－0.4 |
21 |
43.5 |
500 |
20－35 |
80 |
|
Φ3200×4500 |
≤25 |
0.074－0.4 |
18 |
65 |
800 |
25-40 |
137 |
超聲波振動篩的安裝檢查：
1、按照超聲波發生器銜接線的標識，直接插入接口并且鎖緊，使得超聲波發生器的電源與篩機超聲波接口正確銜接。
2、將超聲波發生器電源上微調旋扭旋至最小，翻開超聲波發生器電源開關，調查電流表有無反常，(在正常情況下，電流應小于200mA)。
3、檢查調試三次元振動篩分過濾機，并且要使物料運行軌道達到標準運行的軌跡。
4、運行三次元振動篩分過濾機（旋振篩），稍微投點料并且微調超聲波發生器電源上微調旋扭，使篩網到達一個理想狀況。(電流應小于200mA)
5、在超聲波振動篩正常的情況下，就可以均勻投料然后進入正常運轉。
